智慧排水管網末梢監測方案，可下載

一.智慧排水管網末梢監測特點

隨著社會經濟的不斷發展，人們對于城市建設的要求也不斷地提高，城市污水管網系統的建設以及對于城市雨污水排放的相關監測技術要求也越來越高，為了滿足人們對于城市化建設要求以及城市化的發展標準，加強城市雨污水管網建設，提高城市雨污水監測技術與標準就顯得十分的必要。加強城市雨污水管網建設，提高城市雨污水監測技術與標準，把監測重心放在城市核心功能區、人員密集區、重大基礎設施等重點區域。一般是針對排口的水位，流量以及水質情況來進行綜合性的分析，安裝視頻監控，實時監控排污口情況。同時兼顧其他地方以監測新的污染源的產生。

1.市政排水管網監測

特點：

多參數監測：支持對多種水質參數（如COD、BOD、pH、電導率、溫度等）的實時監測

高精度與穩定性：采用高品質傳感器，確保數據的準確性和可靠性，即使在復雜的地下環境中也能保持穩定

遠程監控與管理：通過無線通信技術（如4G、NB-IoT），實現遠程數據傳輸和設備管理，降低運維成本

預警與報警功能：當監測指標超過預設閾值時，系統自動觸發預警，及時通知管理人員

應用場景：城市市政排水管網、污水處理廠進水口等。

2.內澇風險監測

特點：

實時水位監測：能夠實時監測管道內的水位和流量，提前預警內澇風險

低功耗設計：設備采用超低功耗設計，適合長期運行，部分設備支持電池供電

超強防護：設備具備IP68防水、防塵、防爆設計，適用于惡劣的地下環境

應用場景：城市低洼區域、隧道、地下停車場等。

3.污水管網監測

特點：

高精度監測：采用高精度電極探頭，確保水質監測數據的準確性

綜合評估：支持多參數監測和綜合評估，全面了解水質狀況

智能化管理：系統可根據水質數據自動調整水處理工藝，實現智能化管理

應用場景：城市污水管網、工業廢水排放管道等。

4.智慧管網監測

特點：

集成化設計：集成了物聯網、通信、數據分析等多種技術，實現全面監測和管理

可擴展性：支持多種傳感器接入，可根據需求靈活配置監測參數

數據存儲與分析：系統具備強大的數據存儲和分析能力，支持斷網續傳功能

應用場景：智慧城市建設中的綜合管網監測。

5.小型排水管道監測

特點：

體積小、安裝方便：設備體積小，不占用井下空間，安裝和維護簡單

接觸式測量：采用接觸式測量技術，測量精度更高

多種通信方式：支持多種通信方式（如GPRS、NB-IoT），確保數據傳輸的可靠性

應用場景：小型排水管道、窨井等。

二、建設方案設計

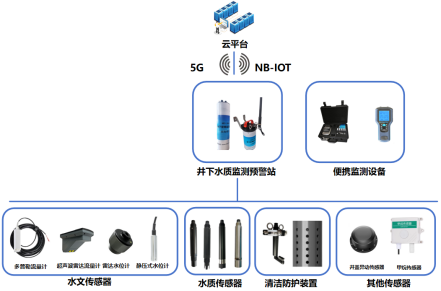

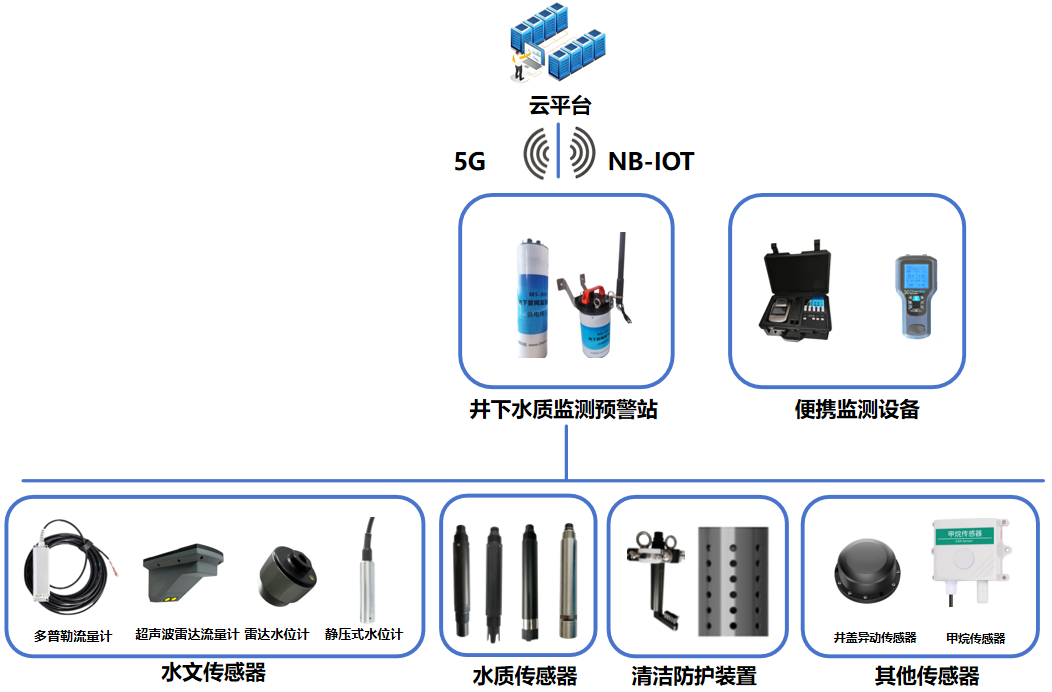

1. 系統框架圖

建立全覆蓋物聯網監測監控體系，快速感知。在地下井口關鍵節點、雨水排水口、污水排放口等排水設施布設地下水質監測設備，同時，建設完善重點生活污水排口的視頻感知傳輸體系，實時監控非法偷排等視頻信息并取證，實現所有信息快速感知、實時掌握運行情況。

構建地下管網在線監測數據分析云平臺并持續運行，對監測數據進行分析，優化布點方案、提高監測數據的有效性和質量。

構建一體化管控平臺，建立科學的分析工具，對項目范圍內的地下管網進行持續管控，及時評估，執行有效的提質增效方案措施。

二.設備選型策略

（1）核心監測參數：

核心監測參數	設備名稱	設備原理
在線監測設備
PH	在線PH傳感器	玻璃電極法
溶解氧	在線溶解氧傳感器	熒光法
電導率	在線電導率傳感器	接觸式電極法
濁度	在線濁度傳感器	散射光法
懸浮物	在線懸浮物傳感器	散射光法
水中油	在線水中油傳感器	熒光法
透明度	在線透明度傳感器	可見光吸收法
化學需氧量COD	在線COD傳感器/在線全光譜多參數傳感器	雙波長紫外吸收法/全光譜法
氨氮	在線氨氮傳感器/在線全光譜多參數傳感器	離子選擇法/全光譜法
流量	超聲波多普勒流量計/超聲波雷達流量計	超聲波多普勒式/雷達式
水位	靜壓式液位計/雷達液位計	壓力式/雷達式
井蓋異動	井蓋異動傳感器	重力原理法
甲烷濃度	甲烷濃度傳感器	電化學法
便攜監測設備
化學需氧量COD	便攜式多參數分析儀	光電比色法
氨氮	便攜式多參數分析儀	光電比色法

（2）設備類型選擇

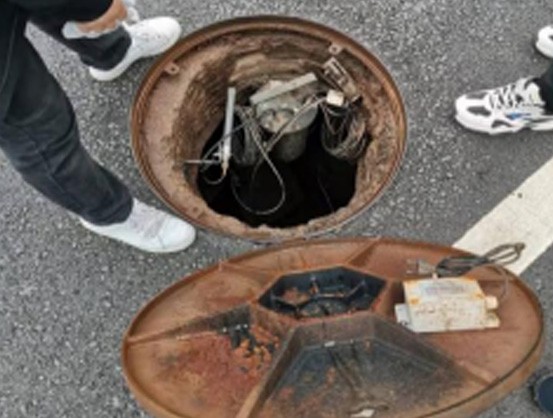

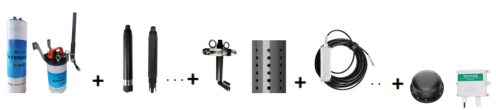

井下水質監測預警站：

水質傳感器清潔防護裝置流量計井蓋異動氣體傳感器

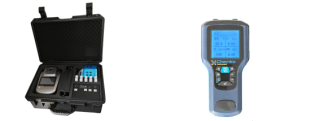

便攜監測設備：

便攜式多參數分析儀便攜式多參數檢測儀

三、產品介紹

技術參數

設備名稱	監測參數	圖片示例
井下水質監測預警站	監測參數：PH、溶解氧、電導率、濁度等在線傳感器設備；數據更完整：斷點續傳及檢驗碼功能，實現數據0漏傳。采集類型更豐富：適配更多波特率及校驗功能相同的485設備及電流、電壓輸出設備。功耗更低具有微功耗模式；
	長續航版電池模塊：鋰亞電池；續航：1年（常規5參數+清潔刷（間隔30分鐘））；
	充電版電池模塊：鋰電池；續航：6個月（常規5參數+清潔刷（間隔30分鐘））；
在線監測設備
在線PH傳感器	原理：玻璃電極法量程：0-14 pH 精度：±0.1 pH
在線溶解氧傳感器	原理：熒光法量程：0～20.00 mg/L 精度：±2%
在線電導率傳感器	原理：接觸式電極法量程：0～5000 μS/cm 精度：讀數的±1%
在線濁度傳感器	原理：散射光法量程：0~1000.0 NTU 精度：±5%或±3 NTU以大者為準
在線懸浮物傳感器	原理：散射光法量程：0～200.0 mg/L 精度：±5%(取決于污泥同質性)
在線水中油傳感器	原理：熒光法量程：0～40.00 mg/L 精度：讀數的±3%
在線透明度傳感器	原理：可見光吸收法量程：50～2000 mm 精度：±10%
在線COD傳感器	原理：雙波長紫外吸收法量程：0～500.0 mg/L 精度：讀數的±5%
在線氨氮傳感器	原理：離子選擇電極法量程：0～100.00 mg/L 精度：讀數的±10%或±1 mg/L 以大者為準
在線全光譜多參數傳感器	原理：全光譜吸收法量程： COD：0～200mg/Lequiv. KHP；色度：0～500Hazen；TOC：0～150mg/L；濁度：0～400NTU；BOD：0～150mg/L； UV254：0～1.5AU；TP：0～15mg/L；TN：0～100mg/L；NHN：0～80mg/L；硝酸鹽：0～15mg/L；亞硝酸鹽：0～10mg/L；CODMn：0～100mg/L 精度：±5%F.S.
多普勒流量計	流速量程：0.02～6.5m/s 流速精度：± 1.0%、 ±0.01m/s 靜壓液位量程：0.01~10m 靜壓液位分辨率 0.001m
超聲波雷達流量計	雷達測速范圍：0.1-20m/s 雷達測速精度：0.01m/s 雷達測速分辨力：0.001m/s 流速方向識別：雙向自動識別雷達測距范圍：0-20m 雷達距離精度：±2mm 雷達測距分辨率：1mm 超聲波測速范圍：0.02~6.5m/s 超聲波測速精度：±0.01m/s 超聲波水位量程：0.03-5m
靜壓式液位計	原理：壓力式精度：±0.1% F·S 量程：0～65m
雷達液位計	測量范圍：0.1m～65m 測量精度：±1mm 波束角度：6°
井蓋異動傳感器	測量軸：X軸、Y軸測量范圍：±90° 分辨率：0.01° 測量精度：0.05°（靜態）
甲烷濃度傳感器	甲烷測量范圍：0~100%LEL 甲烷精度：土5%FS 分辨率：1%LEL
便攜監測設備
便攜式多參數分析儀	檢測參數：COD、高錳酸鹽指數、氨氮、總磷、總氮、硝酸鹽氮、亞硝酸鹽氮、磷酸鹽、硫酸鹽、亞硫酸鹽、硫化物、余氯、重金屬（銅鎳鋅錳）等工作波長范圍：420nm 520nm，580nm，610nm；波長半寬度：5±2（nm）；儀器的檢測范圍：吸光度值0.000-3.000；光源燈：冷光源；分辨率：0.001；
手持式多參數檢測儀	顯示：3.3 英寸單色液晶顯示屏外形尺寸：200mm101mm36mm 防護等級：IP67 連接設備：全系傳感器式設備
